Choisir la mauvaise vis pour toiture métallique est l’une des erreurs les plus coûteuses qu’un entrepreneur ou un prescripteur puisse commettre – non pas parce que les vis elles-mêmes coûtent une fortune, mais parce que les défaillances sont découvertes après l’installation, lorsque les coûts de réparation se multiplient rapidement.<\/p>

Un toit qui fuit. Un panneau de bardage détaché. Un litige de garantie. Tout cela remonte à une fixation qui n\"était pas adaptée à l\"application, au substrat ou à l\"environnement.<\/p>

Ce guide couvre tout ce que vous devez savoir pour spécifier correctement les vis de toiture en métal : types, matériaux, traitements de surface, options de rondelles et comment lire une spécification de vis afin de ne plus jamais vous faire surprendre par une fixation dépareillée.<\/p>

<\/p>

Que sont les vis de toiture en métal autoperceuses ?<\/span><\/h3>

Les vis pour toiture métallique sont des fixations autoperceuses et autotaraudeuses conçues pour pénétrer dans les substrats métalliques sans pré-perçage. La pointe du foret à la pointe coupe le matériau, tandis que la tige filetée tire fermement sur la tôle et crée son propre filetage dans le métal de base.<\/p>

Cette installation en une seule étape (pas de trou pilote, pas de foret séparé) est ce qui en fait la fixation de choix pour les systèmes de toiture et de bardage en acier dans le monde entier.<\/p>

Deux termes sont souvent utilisés de manière interchangeable mais décrivent des outils subtilement différents :<\/p>

• Vis autotaraudeuses <\/strong>: enfoncent leur propre filetage dans un trou pré-percé<\/p><\/li>

• Vis autoperceuses <\/strong>: percez le trou et taraudez le filetage en une seule opération<\/p><\/li><\/ul>

  Pour les toitures et bardages métalliques, les vis autoperceuses sont la norme. La géométrie de la pointe du foret détermine l\"épaisseur du substrat en acier que la vis peut pénétrer, c\"est pourquoi le choix de la bonne pointe n\"est pas négociable.<\/p>

  <\/p>

  Les trois principaux types de vis à toiture métallique<\/span><\/h3>

  Toutes les vis à toiture ne sont pas conçues pour le même travail. D\"une manière générale, les vis de construction métallique se répartissent en trois catégories d\"applications :<\/p>

  1. Attaches de fixation Valley (tôle sur acier)<\/strong><\/h4>

  Les attaches de fixation Valley sont utilisées pour fixer les tôles d\"acier profilées directement sur un substrat en acier – pensez aux tôles de toiture fixées aux pannes ou aux panneaux de revêtement mural fixés à la charpente en acier. Ils sont installés à travers la vallée (point bas) du profilé, c\"est pourquoi on parle de « fixation en vallée ».<\/p>

  Principales caractéristiques :<\/strong><\/p>

  • Tête de rondelle hexagonale ou tête de rondelle hexagonale dentelée<\/p><\/li>

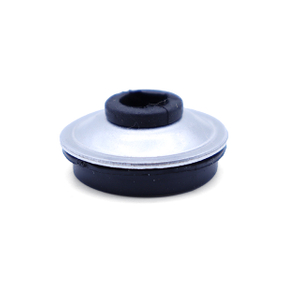

  • Rondelle en caoutchouc EPDM ou rondelle collée SS304+EPDM pour l\"étanchéité<\/p><\/li>

  • Disponible en calibre #12 (5,5 mm) et #14 (6,3 mm)<\/p><\/li>

  • Capacité de perçage : acier n°12 jusqu\"à 6,0 mm, acier n°14 jusqu\"à 7,0 mm<\/p><\/li>

  • Tailles de 12-14×25 mm à 14-14×95 mm<\/p><\/li><\/ul>

    La laveuse est essentielle. Il crée le joint d\"étanchéité au point de fixation. Une rondelle défectueuse ou dégradée est l\"une des causes les plus courantes de fuites sur le toit. C\"est pourquoi il est recommandé de spécifier une rondelle SS304+EPDM collée (plutôt qu\"une rondelle en caoutchouc desserrée) pour des performances à long terme.<\/p>

    2. Attaches de fixation de structure (usage intensif)<\/strong><\/h4>

    Les vis de fixation de structure sont conçues pour fixer des plaques d\"acier à des structures en acier épaisses : connexions pannes-chevrons, revêtements de colonnes et assemblages de charpente en acier lourd. Ils utilisent une pointe de perçage n°5, qui est nettement plus agressive que la pointe n°3 standard et peut pénétrer dans des plaques d\"acier jusqu\"à 12,5 mm d\"épaisseur.<\/p>

    <\/p>

    Principales caractéristiques :<\/strong><\/p>

    • Tête cylindrique Phillips ou tête à rondelle hexagonale<\/p><\/li>

    • Filetage fin (#24) pour une vitesse de perçage plus rapide et une fixation plus solide dans l\"acier<\/p><\/li>

    • La pointe n°5 élimine le besoin de pré-perçage, même dans l\"acier épais<\/p><\/li>

    • Disponible en calibre #12 (5,5 mm) et #14 (6,3 mm)<\/p><\/li>

    • Tailles de 12-24×32 mm à 14-24×95 mm<\/p><\/li><\/ul>

      La conception à filetage fin (n° 24 filets par pouce) offre deux avantages : une vitesse d\"installation plus rapide et une adhérence plus forte dans l\"acier à haute résistance, par rapport aux conceptions à filetage grossier. Un détail technique supplémentaire à noter : la géométrie du filetage des vis de fixation de la structure est conçue pour empêcher la limaille de fer de s\"accumuler dans le filetage, ce qui réduit le risque d\"apparition de corrosion au point de fixation.<\/p>

      <\/p>

      3. Vis de quille en acier léger (tôle fine et fixation murale)<\/strong><\/h4>

      Cette catégorie couvre les fixations pour des applications plus légères : fixation de tôles fines sur une charpente en acier légère, fixation de panneaux muraux sur des structures et fixation de panneaux de fibres ou d\"OSB sur de l\"acier.<\/p>

      Les produits de cette catégorie comprennent :<\/strong><\/p>

      • Tête de rondelle hexagonale (mur/structure) <\/strong>: calibre #10, diamètre 4,8 mm, pour la fixation de panneaux muraux sur structure ou composants extractibles. Épaisseur maximale de l'acier 4,0 mm.<\/p><\/li>

      • Vis à tôle fine à filetage unique <\/strong>: Conçues pour des tôles fines de 1 × 1,0 mm ou 2 × 0,75 mm. La pointe acérée offre une vitesse de perçage rapide avec une distorsion minimale du matériau.<\/p><\/li>

      • Vis à tôles fines double filetage (bimétal) <\/strong>: Pour la fixation de tôles profilées aluminium et acier entre elles. Le double filetage permet de percer une plaque d'acier jusqu'à 2 mm ; la construction bimétallique offre une résistance à la corrosion inoxydable.<\/p><\/li>

      • Vis autoperceuses pour ailes d'expansion <\/strong>: Pour la fixation de plaques de feu en ciment, bois ou OSB sur acier. Les ailes d'expansion percent la planche, puis se brisent au contact du substrat en acier, permettant au filetage de s'engager proprement dans l'acier. La tête en relief empêche la conduite excessive.<\/p><\/li><\/ul>

        Options de matériaux : acier au carbone, acier inoxydable et bimétallique<\/span><\/h3>

        C\"est dans la sélection des matériaux que se produisent la plupart des erreurs de spécification. Le choix dépend de trois facteurs : l\"environnement de corrosion, les matériaux du substrat et les exigences en matière de durée de vie du projet.<\/p>

        Acier au carbone 1022A / 10B21<\/strong><\/p>

        L\"acier au carbone est le matériau le plus couramment utilisé pour les vis de toiture. Il offre d\"excellentes propriétés mécaniques après traitement thermique : haute résistance à la traction, bonne dureté et performances de forage fiables.<\/p>

        <\/p>

        Le traitement de surface est indispensable. <\/strong> L'acier au carbone nu rouille rapidement dans les environnements extérieurs, c'est pourquoi toutes les vis de toiture en acier au carbone doivent porter un revêtement résistant à la corrosion :<\/p>

        • Revêtement Ruspert (AS3566 Classe 3 ou Classe 4) <\/strong>: Un revêtement exclusif multicouche qui offre plus de 480 à 1 000 heures de résistance au brouillard salin. La classe 3 convient aux environnements intérieurs standards ; Classe 4 pour zones côtières ou industrielles.<\/p><\/li>

        • Galvanisé <\/strong>: Protection de base, adaptée aux applications sèches ou abritées.<\/p><\/li>

        • Revêtement REXIUBAO <\/strong>: Un équivalent standard du marché chinois offrant des performances comparables à Ruspert.<\/p><\/li><\/ul>

          Idéal pour :<\/strong>  Toiture commerciale et industrielle standard, projets sensibles aux coûts où l'environnement n'est pas classé comme corrosif.<\/p>

          Acier inoxydable 410<\/strong><\/p>

          Le SS410 est un acier inoxydable martensitique qui peut être traité thermiquement pour atteindre la dureté requise pour les applications auto-perceuses. Il offre une résistance à la corrosion nettement meilleure que l\"acier au carbone revêtu, sans le coût des nuances inoxydables austénitiques.<\/p>

          Notez que le SS410 est magnétique et présente une résistance modérée à la corrosion ; il ne convient pas aux environnements marins ou à une exposition continue à l\"humidité.<\/p>

          Idéal pour : <\/strong> les projets nécessitant une résistance à la corrosion améliorée par rapport à l'acier au carbone, une exposition côtière modérée ou lorsque les fixations visibles exigent une esthétique plus propre.<\/p>

          Bimétal : corps SS304/316 + pointe de perçage SCM435<\/strong><\/p>

          La construction bimétallique est la solution technique à un problème spécifique : vous avez besoin de la résistance à la corrosion de l\"acier inoxydable, mais l\"acier inoxydable seul est trop mou pour percer de manière fiable une tôle d\"acier épaisse.<\/p>

          La solution est de souder ou d\"assembler deux matériaux :<\/p>

          • Pointe de perçage SCM435 <\/strong>: Un acier allié chrome-molybdène à haute dureté après traitement thermique. Il perce efficacement les substrats en acier.<\/p><\/li>

          • Corps, tige et filetage SS304 ou SS316 <\/strong>: L'acier inoxydable entièrement austénitique offre une résistance exceptionnelle à la corrosion pendant toute la durée de vie de la fixation.<\/p><\/li><\/ul>

            Cette combinaison est essentielle lors de la fixation de tôles d\"aluminium sur des sous-structures en acier, où l\"utilisation d\"une fixation en acier au carbone créerait une cellule de corrosion galvanique au point de contact, conduisant à une corrosion accélérée des deux matériaux.<\/p>

            <\/p>

            Idéal pour : <\/strong> les environnements côtiers, les zones marines, les installations de panneaux solaires, les connexions aluminium-acier et toute application où la longévité des fixations doit correspondre à une durée de vie du système de 20 à 30 ans.<\/p>

            <\/p>

            Comprendre les traitements de surface : Ruspert Classe 3 vs Classe 4<\/span><\/h3>

            Pour les entrepreneurs travaillant dans différents environnements de projet, il est important de comprendre la classification Ruspert/AS3566 pour une spécification correcte.<\/p>

            <\/colgroup>

            Classification<\/strong><\/p><\/th>	Heures de pulvérisation de sel<\/strong><\/p><\/th>	Environnement typique<\/strong><\/p><\/th><\/tr>
            AS3566 Classe 1<\/p><\/td>	240h<\/p><\/td>	Intérieur des terres, faible humidité<\/p><\/td><\/tr>
            AS3566 Classe 2<\/p><\/td>	480h<\/p><\/td>	Intérieur des terres, modéré<\/p><\/td><\/tr>
            AS3566 Classe 3<\/strong><\/p><\/td>	480 à 1 000 heures<\/strong><\/p><\/td>	Toiture commerciale standard<\/strong><\/p><\/td><\/tr>
            AS3566 Classe 4<\/strong><\/p><\/td>	1000h+<\/strong><\/p><\/td>	Côtier, industriel, agressif<\/strong><\/p><\/td><\/tr><\/tbody><\/table><\/div> La plupart des projets de toiture commerciale spécifient la classe 3 <\/strong> comme minimum. Les projets situés à moins d'un kilomètre d'un littoral, dans des zones industrielles exposées à des produits chimiques ou dans des climats tropicaux doivent spécifier la classe 4 <\/strong> ou passer aux fixations en acier inoxydable.<\/p> Des revêtements personnalisés sont disponibles pour les exigences spécifiques du projet : tests NSS (brouillard salin neutre) de 500 à 2 000 heures et tests Kesternich (corrosion SO₂) de 5 à 30 cycles.<\/p> <\/p> Comment lire une spécification de vis de toiture<\/strong><\/p> Une chaîne de spécifications de vis de toiture comme 12-14 × 45 mm <\/strong> contient les informations suivantes :<\/p> 12<\/strong> = Diamètre du filetage en jauge (#12 = 5,5 mm / #14 = 6,3 mm / #15 = 6,99 mm)<\/p><\/li> 14<\/strong> = Filetages par pouce (TPI) — pas de filetage<\/p><\/li> ×45mm <\/strong> = Longueur totale de la vis<\/p><\/li><\/ul> Pour les fixations de toiture isolantes, vous rencontrerez des spécifications telles que #14 Heavy Duty, 4\' de longueur <\/strong> — cela suit le format impérial commun dans les applications de toiture nord-américaines.<\/p> L'épaisseur de fixation effective <\/strong> fait référence à la plage de serrage, c'est-à-dire l'épaisseur totale du matériau pouvant être serré entre la tête et le substrat. Ceci est distinct de la longueur totale de la vis, et c'est ce que vous utilisez pour faire correspondre la longueur de la vis à l'épaisseur du panneau isolant.<\/p> <\/p> Rondelle EPDM vs rondelle collée SS304+EPDM<\/strong><\/p> La rondelle est le joint d\"étanchéité. Sa défaillance transforme un trou de vis en point de fuite.<\/p> Rondelle EPDM standard :<\/strong><\/p> Rondelle en caoutchouc collée à une plaque de support en acier<\/p><\/li> Se comprime sous la tête de vis pour former un joint<\/p><\/li> Convient à la plupart des applications standards<\/p><\/li> Peut se dégrader avec le temps sous l’effet des UV s’il n’est pas complètement compressé<\/p><\/li><\/ul> Rondelle collée SS304+EPDM :<\/strong><\/p> Plaque de support en acier inoxydable avec couche EPDM liée chimiquement<\/p><\/li> Aucun risque que la rondelle se détache du support métallique<\/p><\/li> Le support en acier inoxydable résiste à la corrosion au niveau de la tête de fixation<\/p><\/li> Préféré pour les environnements de classe 3/classe 4 et les installations de longue durée<\/p><\/li><\/ul> Pour les applications de toiture avec une durée de vie de plus de 20 ans, les rondelles collées SS304+EPDM constituent la spécification correcte. Le surcoût marginal est insignifiant par rapport au coût d’une toiture qui fuit.<\/p> <\/p> Tailles des pointes de forage : #3 contre #5<\/strong><\/p> La pointe de perçage est l\"extrémité commerciale d\"une vis autoperceuse. Sa taille détermine l’épaisseur maximale de l’acier qu’il peut pénétrer en une seule opération.<\/p> <\/colgroup> Indiquer<\/strong><\/p><\/th> Épaisseur maximale de l\"acier<\/strong><\/p><\/th> Application typique<\/strong><\/p><\/th><\/tr> #3<\/p><\/td> 6,0 mm (#12) / 7,0 mm (#14)<\/p><\/td> Tôle à panne, fixation dans les noues, bardage standard<\/p><\/td><\/tr> #5<\/p><\/td> 12,5 mm (#12 et #14)<\/p><\/td> Fixation de structure, plaque d\"acier sur charpente lourde<\/p><\/td><\/tr><\/tbody><\/table><\/div> L\"utilisation d\"une pointe n° 3 sur de l\"acier plus épais que sa capacité nominale entraînera le blocage de la vis, une pointe de perçage dénudée ou une fixation qui n\"est pas complètement engagée dans le substrat. Une pointe n°5 sur une feuille mince entraînera un perçage excessif, enlevant de la matière et affaiblissant la connexion.<\/p> <\/p> Liste de contrôle du prescripteur<\/h3> Avant de finaliser vos spécifications de fixation, confirmez les points suivants :<\/p> Épaisseur du substrat<\/strong>  : quel est le calibre de l'acier de la panne, du cadre ou de la structure ?<\/p><\/li> Matériau de la feuille/du panneau<\/strong>  : acier, aluminium ou composite ?<\/p><\/li> Épaisseur totale de serrage <\/strong> – feuille + support en mousse ou rupture de pont thermique ?<\/p><\/li> Classification de l'environnement<\/strong>  : intérieur, côtier, industriel, marin ?<\/p><\/li> Traitement de surface requis <\/strong> — Classe 3, Classe 4 ou NSS/Kesternich personnalisé ?<\/p><\/li> Type de rondelle <\/strong> — EPDM ou SS304+EPDM collés ?<\/p><\/li> Type de tête<\/strong>  : hexagonale pour l'installation d'un outil électrique ou fraisée pour une finition affleurante ?<\/p><\/li> Type de lecteur<\/strong>  : Phillips, Torx ou hexagonal ?<\/p><\/li> Durée de vie du projet<\/strong>  : garantie standard ou durée de vie nominale de 25 à 30 ans ?<\/p><\/li><\/ul> Parcourir cette liste de contrôle avant l’approvisionnement prend cinq minutes. Se tromper prend beaucoup plus de temps à corriger.<\/p> <\/p> Les vis à toiture métallique ne représentent qu’un petit poste dans le budget d’un projet, mais elles assument une responsabilité considérable. La bonne fixation – correctement adaptée au substrat, à l’environnement et à l’application – fonctionnera pendant toute la durée de vie du bâtiment. Le mauvais devient un handicap.<\/p> Les variables clés sont le matériau (acier au carbone, SS410 ou bimétallique), le traitement de surface (classe 3/4 ou inoxydable), la pointe de perçage (#3 ou #5), les spécifications de la rondelle (EPDM ou SS304+EPDM collés) et la conception du filetage (grossier pour la tôle, fin pour la structure).<\/p> <\/p> Si votre projet a des exigences qui ne relèvent pas des spécifications standard, contactez notre équipe technique au info@tsingri.com <\/u><\/a> ou visitez www.tsingri.com <\/u><\/a> pour demander un devis personnalisé ou une révision des spécifications.<\/p> <\/p> <\/p><\/div>"}
