Pourquoi la jauge est plus importante que la longueur

La plupart des gens spécifient d"abord les fixations isolantes par longueur. C’est compréhensible : vous devez pénétrer à travers le panneau isolant pour atteindre la terrasse. Mais la longueur est secondaire à mesurer.

La jauge détermine :

• Diamètre de la tige — le noyau structurel de la fixation, qui supporte la charge de flexion et génère un couple lors de l'installation

• Diamètre du filetage — la dimension extérieure du filetage, qui crée la surface d'appui dans le substrat

• Résistance à l'arrachement — la force nécessaire pour extraire l'attache du pont sous une charge de soulèvement par le vent

Une fixation plus longue avec une tige sous-dimensionnée fléchira et échouera sous la charge. Une fixation correctement calibrée et à la bonne longueur fonctionnera pendant toute la durée de vie du toit.

Voici les spécifications de base pour chaque jauge :

Le diamètre de la tige est le chiffre qui compte le plus. Une tige de 5,25 mm génère beaucoup plus de couple et de résistance à l"arrachement qu"une tige de 4,3 mm de même longueur. Dans les zones de vent fort ou lors de la pénétration de tabliers en acier épais, cette différence constitue la marge entre la réussite et l"échec d"un test de soulèvement.

#12 Fixations de toiture standard : l"option pour usage léger à moyen

Diamètre de la tige : 4,3 mm
Diamètre du filetage : 5,58 mm
Type de tête : Tête cylindrique Torx T30
Compatibilité du plateau : Acier jusqu'à 2,0 mm, bois

Le n° 12 est la fixation isolante d"entrée de gamme — et dans la bonne application, c"est le bon choix.

Quand spécifier #12

Le calibre #12 est conçu pour fixer des panneaux isolants sur des platelages en acier léger (jusqu"à 2,0 mm) et des substrats en bois. Il convient là où :

• La couche isolante est relativement fine (jusqu"à environ 125 mm)

• Le tablier en acier n"est pas soumis à de fortes charges de soulèvement par le vent

• Le substrat est en acier léger ou en bois plutôt qu"en acier de construction épais.

• Les budgets des projets favorisent une fixation rentable sans sacrifier la conformité au code

Tailles disponibles

La gamme #12 couvre des longueurs de 1-5/8" (41 mm) à 8" (203 mm), s"adaptant à la plupart des épaisseurs d"isolation standard dans les toitures commerciales à faible pente.

Entraînement de la tête : T30 Torx

L"entraînement Torx T30 offre un avantage d"installation clé par rapport au Phillips : un transfert de couple nettement plus élevé avec un risque de sortie de came plus faible. Ceci est particulièrement important lors du passage à travers des panneaux isolants épais, où la résistance est plus élevée et où le glissement de l"outil entraîne des têtes dénudées qui doivent être extraites manuellement.

L"engagement du filetage dans le substrat reste constant à 3-4" quelle que soit la longueur totale de la fixation — la tige non filetée s"étend à travers le panneau isolant sans l"engager, garantissant que le panneau est bien tiré contre le pont plutôt que soulevé par l"engagement du filetage dans l"isolant.

Fil de contrefort profond

Le profil de filetage du #14 utilise une géométrie de contrefort profond – une forme de filetage asymétrique avec une face portante presque verticale et une face de plomb inclinée. Cette géométrie maximise la résistance à l"arrachement dans le tablier tout en minimisant le couple moteur lors de l"installation. Le résultat est une installation plus rapide avec des valeurs de maintien plus élevées, c"est pourquoi le #14 est la fixation de choix pour les assemblages de toiture approuvés par FM.

Fixations de toiture extra-robustes n°15 : performances maximales pour les applications extrêmes

Diamètre de la tige : 5,25 mm
Diamètre du filetage : 6,99 mm
Types de tête : tête cruciforme Phillips n°3 (#15 TSR) / tête plate Phillips n°3 (#15 TSR Flat)
Compatibilité des ponts : acier jusqu'à 12,5 mm+, OSB, aluminium

Le n° 15 est la fixation isolante la plus résistante de la gamme. Sa tige de 5,25 mm est la plus grande de la catégorie des fixations isolantes, générant les valeurs de couple et la résistance à l"arrachement les plus élevées.

Quand spécifier #15

Le #15 est spécifié pour :

• Projets dans des zones de vent extrêmes (régions sujettes aux ouragans, catégories d"exposition à haute altitude)

• Assemblages d"isolant épais où la longueur des attaches dépasse 10" et des valeurs d"arrachement maximales sont requises

• Projets nécessitant la plus haute résistance à l"arrachement disponible par fixation, permettant un espacement des fixations plus large qui réduit le nombre total de fixations.

• Substrats qui nécessitent un engagement de filetage le plus profond en raison de la variabilité des matériaux

Tête en treillis ou tête plate

Le #15 est disponible en deux configurations de tête :

• #3 Phillips Truss Head (série TSR-PHT15) : Une tête bombée à profil bas avec une large surface d'appui. Le large dessous répartit la force de serrage sur une plus grande surface, réduisant ainsi le risque que la tête ne traverse la plaque de couture. Préféré pour la plupart des applications sur le terrain.

• Tête plate Phillips n° 3 (série plate TSR-PHT15) : Un profil fraisé qui affleure ou légèrement en dessous de la surface de la plaque. Utilisé lorsqu'un profil de tête inférieur est requis pour éviter toute interférence avec les couches de membrane appliquées sur la fixation.

Les deux versions couvrent la même gamme de longueurs de 2" à 16", avec le même motif d"engagement de filetage que le #14.

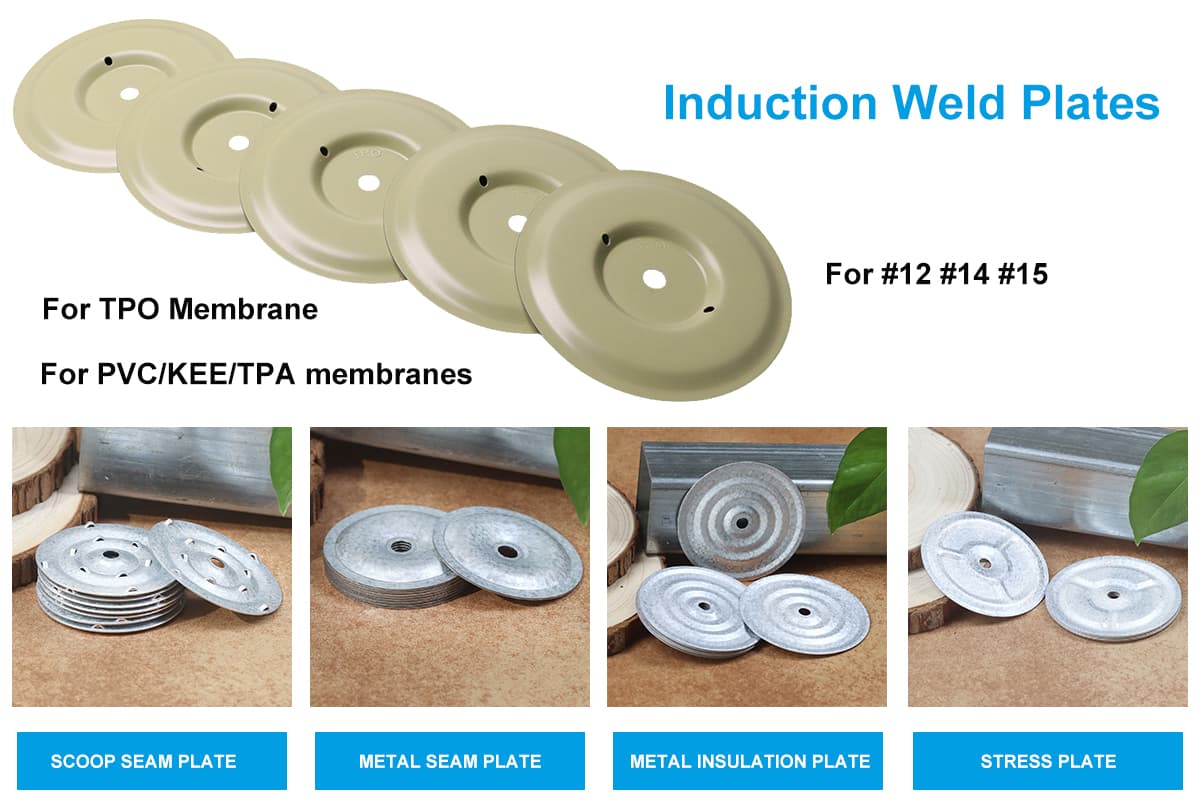

Attaches assorties aux plaques de jointure métalliques

Les fixations isolantes pour toiture ne sont jamais utilisées seules : elles sont toujours associées à une plaque de joint métallique (également appelée plaque de contrainte ou plaque extractible), qui répartit la charge ponctuelle de la tête de fixation sur la surface de la membrane.

L’utilisation d’une mauvaise plaque – ou de l’absence de plaque – concentre les contraintes au niveau de la tête de fixation et provoque une perforation de la membrane sous l’effet du vent. La sélection des plaques doit être adaptée à la fois au calibre de fixation et au type de membrane.

Appariements standards de plaques de jointure en métal

Toutes les plaques de la gamme TSR sont fabriquées en acier Galvalume AZ-55, qui offre une résistance à la corrosion à long terme compatible avec les exigences FM4470.

Plaques barbelées ou non barbelées

Les plaques barbelées comportent des dentelures radiales sur la face inférieure qui agrippent la surface de la membrane et résistent à la rotation pendant et après l'installation. Ils sont nécessaires pour les membranes renforcées et les systèmes bitumineux modifiés, où le tissu de la membrane est suffisamment rigide pour qu'une plaque lisse tourne sous l'effet d'un couple sans serrer correctement la membrane.

Les plaques non barbelées sont utilisées avec des membranes monocouches non renforcées (TPO, PVC), où la plaque lisse peut comprimer la membrane sans risque de la déchirer lors de la pose.

Traitement de surface : options standard et personnalisées CR-10

Toutes les fixations pour toiture isolantes n° 12, n° 14 et n° 15 de la gamme TSR sont dotées en standard du revêtement résistant à la corrosion CR-10 .

CR-10 est un revêtement de conversion chimique multicouche qui fournit :

• Résistance de base au brouillard salin adaptée aux environnements de toiture commerciale standard

• Compatibilité avec les exigences du système FM4470

• Une finition gris neutre qui n"interfère pas avec le collage de la membrane

Pour les projets présentant des exigences de corrosion plus exigeantes (exposition côtière, atmosphères chimiques ou garanties prolongées), des options de revêtement personnalisées sont disponibles :

• 500 à 2 000 heures de tests NSS (au brouillard salin neutre) selon ASTM B117

• 5 à 30 cycles de tests Kesternich (corrosion SO₂) selon DIN 50018

Les fixations traitées sur mesure doivent être spécifiées avec la certification de test appropriée pour soutenir la documentation de garantie du système.

Guide de sélection rapide

Utilisez ce tableau comme point de départ pour la sélection des jauges :

Vérifiez toujours la sélection des fixations par rapport à l"approbation FM ou aux données de test du système pertinentes. La sélection de jauge ci-dessus est un guide général ; les calculs de soulèvement dû au vent spécifiques au projet peuvent nécessiter des spécifications plus élevées que le minimum indiqué.

Conclusion

La différence entre les fixations isolantes pour toiture n° 12, n° 14 et n° 15 n’est pas arbitraire. Chaque jauge représente un diamètre de tige, une géométrie de filetage et une capacité d"arrachement spécifiques conçus pour une gamme définie de substrats et de conditions de charge.

Pour la plupart des applications de toiture isolantes commerciales, le modèle #14 Heavy Duty est la bonne valeur par défaut. Il fournit le diamètre de tige, l'engagement du filetage et la plage de longueurs nécessaires pour gérer la majorité des assemblages de toiture à faible pente, et il s'aligne sur les systèmes approuvés FM4470 les plus largement testés.

Lorsque l'application dépasse les conditions standard (isolation épaisse, soulèvement extrême du vent ou exigences d'arrachement maximum), passez au modèle #15 Extra Heavy Duty..

Lorsque le coût est critique et que le tablier est en acier léger ou en bois avec une charge modérée, la norme n° 12 est un choix conforme et rentable.

Pour une assistance aux spécifications spécifiques à un projet, contactez info@tsingri.com pour la gamme complète de produits et les fiches techniques.
