Une vis peut ressembler au plus petit élément d’une nomenclature photovoltaïque sur un toit. Sur place, cependant, il peut décider si l"installation reste sûre et sèche ou si des supports desserrés, des rondelles endommagées et des fuites sur le toit se développent après des saisons chaudes répétées.

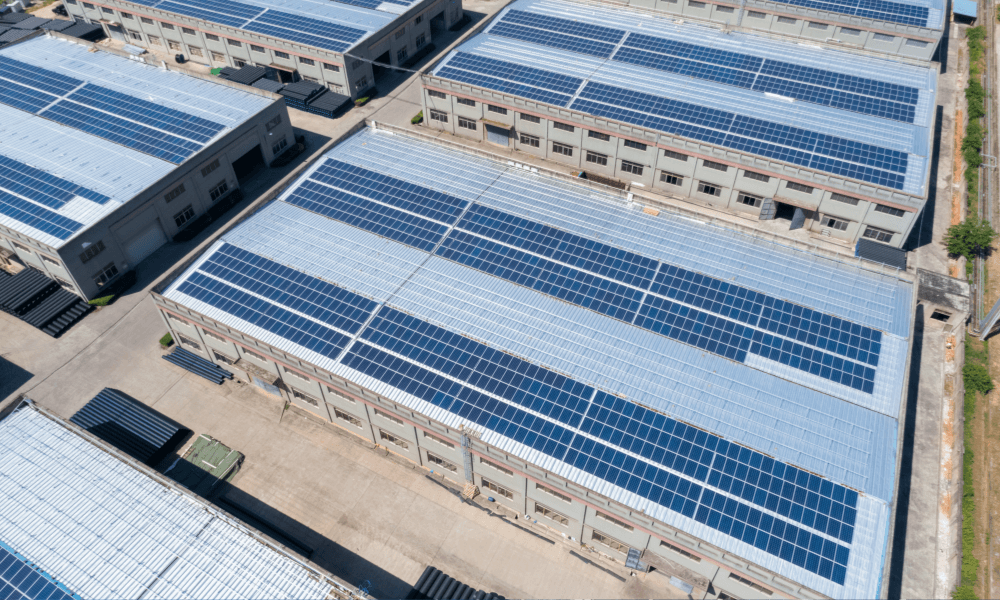

Ceci est particulièrement préoccupant pour les entrepôts, les usines et les bâtiments logistiques dotés d’une toiture métallique légère. Le toit devient chaud pendant la journée, se refroidit après le coucher du soleil et bouge légèrement à chaque cycle de température. Ajoutez à cela des rails solaires en aluminium, des pannes en acier, le soulèvement du vent et éventuellement l"air côtier salé, et la sélection des fixations devient plus compliquée que le choix « d"une vis en acier inoxydable de la bonne longueur ».
Pour les entrepreneurs qui s'approvisionnent en fixations pour toitures solaires , la vraie question n'est pas simplement de savoir si une vis peut percer le toit. Il s'agit de savoir si la connexion complète est adaptée au profil du toit, à la structure porteuse, à l'environnement local et aux mouvements attendus du système photovoltaïque.
La refonte de la directive sur la performance énergétique des bâtiments, directive (UE) 2024/1275, a donné aux États membres de l"UE jusqu"au 29 mai 2026 pour transposer la plupart de ses dispositions dans le droit national.
Cela nécessite que les nouveaux bâtiments soient conçus de manière à ce que les technologies solaires puissent être installées ultérieurement de manière rentable. Selon la Commission européenne, cette exigence s"applique aux bâtiments dont les demandes de permis sont déposées après le 29 mai 2026.
Il existe également un délai plus immédiat. D"ici le 31 décembre 2026, les États membres doivent garantir le déploiement d"installations solaires adaptées sur les nouveaux bâtiments publics et non résidentiels d"une superficie utile supérieure à 250 m², à condition que l"installation soit techniquement adaptée et économiquement et fonctionnellement réalisable.
Cela ne signifie pas que chaque projet européen suivra une règle de fixation identique. La directive établit l"orientation générale, tandis que les gouvernements nationaux déterminent les critères pratiques et les exemptions possibles.
En d’autres termes, les exigences de l’UE en matière de bâtiments prêts à l’énergie solaire rendront probablement la planification de la fixation du toit plus importante au stade de la conception. Les ingénieurs devraient déjà savoir où les futures charges photovoltaïques entreront dans la structure, plutôt que de laisser les installateurs trouver un point de fixation fonctionnel une fois le toit terminé.
Différentes toitures métalliques nécessitent différentes stratégies de fixation. Une fixation qui fonctionne bien sur un toit en acier trapézoïdal peut s"avérer inutile ou inadaptée sur un système à joints debout.
Les toits à joints debout peuvent souvent accepter des pinces qui agrippent le joint sans pénétrer dans la surface exposée aux intempéries. Ceci est intéressant car cela évite de créer de nouveaux trous dans le toit.
Mais le « joint debout » recouvre de nombreux profils. La forme des coutures, l’épaisseur de la feuille et le matériau varient selon les fabricants. La pince doit donc être testée ou approuvée pour le profil de toit réel. Le couple de serrage est également important : un couple trop faible peut permettre un mouvement, tandis qu"un couple trop important peut déformer la couture.

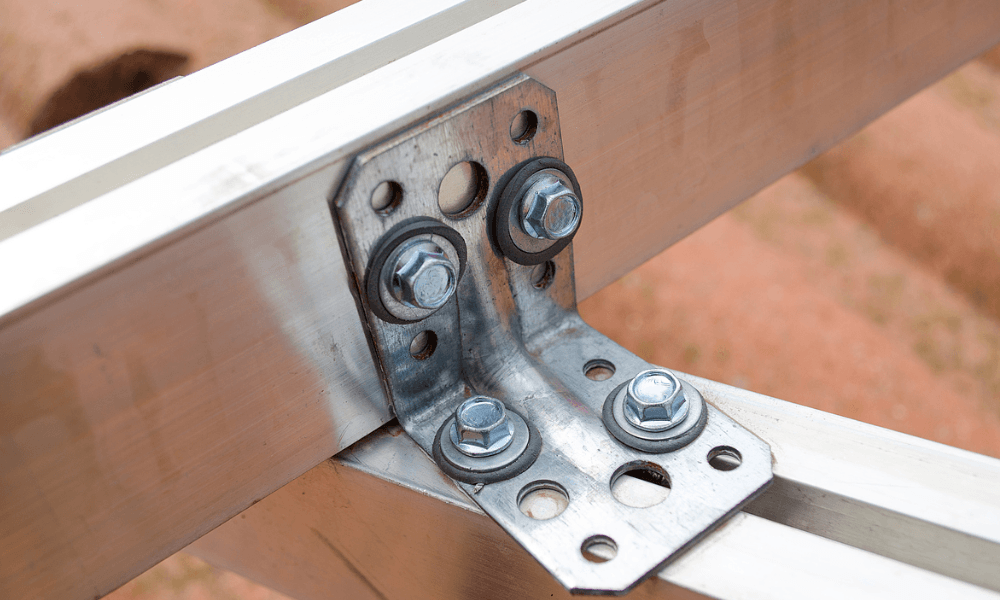

Les toits en acier trapézoïdaux utilisent généralement des pieds de montage ou des rails courts fixés à travers la tôle. La question clé est de savoir où va ensuite la charge de conception.
Certains systèmes approuvés utilisent la tôle de toit comme élément du chemin de charge. D"autres doivent être fixés directement dans la panne. Les installateurs ne doivent pas présumer qu’une vis tenant fermement une fine feuille pendant l’installation prouve que la connexion peut résister aux charges de vent de conception.
Pour ces toits, les spécifications doivent faire la distinction entre les vis qui fixent un support à la tôle et les fixations de montage solaire pour les pannes en acier . Ils peuvent se ressembler mais effectuer des tâches structurelles différentes.
Les panneaux sandwich nécessitent des soins supplémentaires. Leur âme isolante ne doit pas être considérée comme un matériau de fixation structurelle. Lorsque la conception nécessite la fixation d"une panne, la fixation doit traverser le panneau et atteindre l"engagement spécifié dans le support ci-dessous.
Les attaches longues posent également des problèmes pratiques. Ils doivent percer droit, éviter de comprimer excessivement le panneau et maintenir une étanchéité fiable sur la surface supérieure. Les conditions d"installation et de garantie du fabricant du panneau doivent être vérifiées avant de choisir la méthode de fixation.
La tôle visible du toit ne raconte que la moitié de l’histoire. La panne située en dessous peut être constituée d"acier fin formé à froid, d"acier de construction plus lourd ou de bois. Chaque substrat nécessite une pointe de perçage, une géométrie de filetage et une longueur d"engagement adaptées.

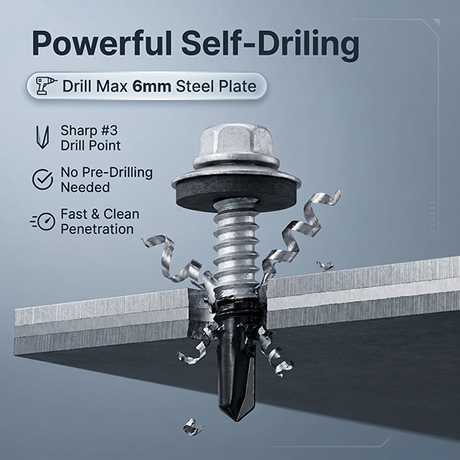

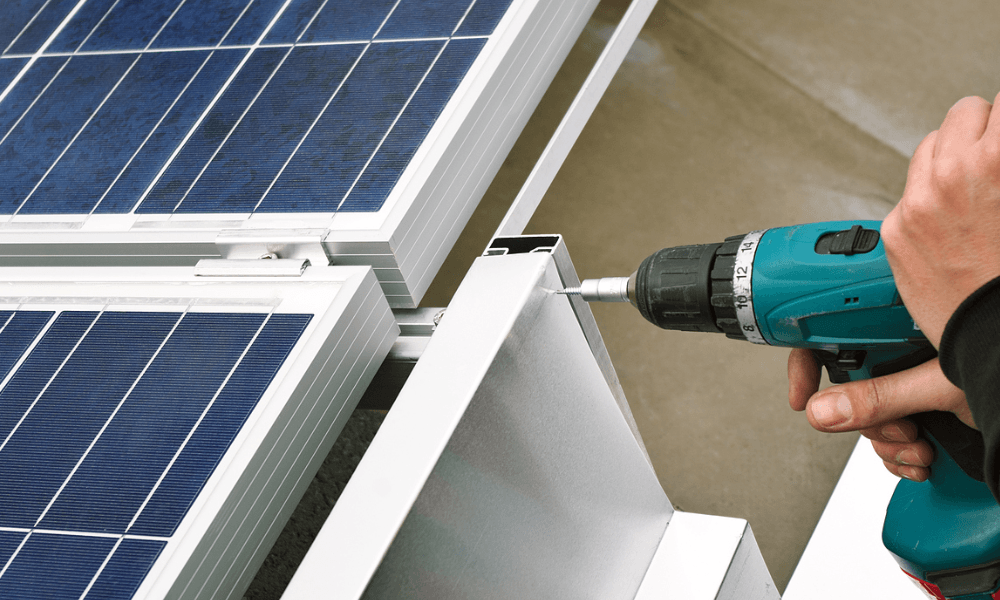

Lors de la sélection de vis autoperceuses pour les panneaux photovoltaïques sur toit , fournissez au fournisseur l'épaisseur de perçage combinée, et pas seulement l'épaisseur de la tôle de toit. L'épaisseur des supports, la tôle de toit, les couches d'espacement et l'épaisseur des pannes peuvent tous affecter le bon fonctionnement de la pointe de perçage.
Vérifiez également où se trouvera la section filetée après l"installation. Le choix d’une vis plus longue ne crée pas automatiquement un joint plus solide. Si la pointe du foret ou une section non filetée reste dans le matériau porteur, l"engagement du filetage prévu peut ne pas être obtenu.
Sur site, résistez à la tentation de compenser une mauvaise correspondance des vis avec un couple de serrage plus élevé. Un couple excessif peut dénuder l"acier fin, endommager la tête ou écraser la rondelle d"étanchéité. Si les vis brûlent, errent ou échouent à plusieurs reprises à percer, arrêtez-vous et vérifiez la capacité de perçage et la vitesse d"installation.
La plupart des rails photovoltaïques sont en aluminium. Les toits et pannes métalliques sont souvent en acier au carbone revêtu, tandis que les vis peuvent être en acier inoxydable ou bimétalliques. Ajoutez de l"humidité et ces matériaux différents peuvent former une cellule de corrosion galvanique.
Le risque est plus élevé lorsque les revêtements de protection ont été rayés, que de l"eau reste emprisonnée ou que le bâtiment se trouve à proximité de la côte. La surface relative des métaux connectés influence également le résultat.
Un détail judicieux peut inclure des rondelles ou des tampons d"isolation entre les supports en aluminium et l"acier revêtu. Les bords coupés et les revêtements endommagés doivent recevoir le traitement spécifié par le fabricant de la toiture. Les copeaux de forage doivent également être éliminés avant de quitter le toit ; les petites particules d"acier au carbone peuvent rouiller et tacher une surface autrement saine.
La compatibilité des matériaux doit également inclure le système d’étanchéité. Une bonne vis en acier inoxydable ne peut pas sauver une rondelle ou un mastic inadapté au revêtement du toit et à l"exposition à la température.
Les toitures métalliques et les rails en aluminium se dilatent lorsqu"ils sont chauffés, mais ils ne bougent pas nécessairement dans la même mesure. Sur de longs parcours ferroviaires, la différence peut exercer des contraintes répétées sur les supports et les fixations.
Le fournisseur du système de montage peut spécifier des joints de dilatation, des trous oblongs ou des points de connexion fixes et coulissants. Les installateurs doivent préserver ces détails au lieu de resserrer chaque connexion comme si le mouvement était un défaut.
Les rondelles d"étanchéité nécessitent une discipline similaire. Ils doivent être suffisamment comprimés pour former un joint, mais pas aplatis jusqu"à ce qu"ils se gonflent ou se fendent. Enfoncer la vis en biais peut laisser un côté de la rondelle mal en place, créant ainsi un chemin de fuite qui peut ne pas devenir visible immédiatement.
Dans les environnements chauds et soumis à de forts UV, la qualité des rondelles mérite autant d’attention que la qualité des vis. Demandez au fournisseur d’identifier le matériau de la rondelle et confirmez qu’il est destiné à une utilisation sur toiture extérieure.
Il n’existe pas de règle sûre « un espacement unique » pour l’énergie solaire sur les toits.
La pression du vent change selon l’emplacement du bâtiment, sa hauteur, la forme et la position du toit. Les modules proches des bords et des coins du toit peuvent subir des charges différentes de celles des modules situés dans la zone centrale. La hauteur de montage et l"orientation du module affectent également le résultat.
Le calcul structurel doit suivre l’intégralité du trajet de charge :
Module PV → pince → rail → pied de montage → fixation → tôle ou panne → structure du bâtiment
C’est pourquoi les valeurs de retrait et de retrait publiées sont importantes. L’arrachement concerne la fixation qui se retire du support. Le pull-over concerne la tôle ou le support défaillant autour de la tête de fixation. L’un ou l’autre peut régir la connexion.
Les données de performance doivent se rapporter au substrat réel. Un essai réalisé sur un acier plus épais ne peut pas simplement être appliqué à une panne plus fine.
Option | Où cela peut s"adapter | Que vérifier |
|---|---|---|
SS304 | Projets intérieurs avec exposition atmosphérique modérée | Environnement du chantier, capacité de forage et compatibilité avec le système de toiture |
SS316 | Projets côtiers ou exposés aux chlorures | Spécification complète des matériaux, compatibilité des substrats et approbation du projet |
Vis bimétallique | Perçage direct dans l"acier lorsqu"un corps en acier inoxydable est préféré | Matériau de la pointe de perçage, épaisseur de perçage maximale et protection de la pointe percée |
Vis en acier au carbone avec revêtement | Projets où les spécifications de toiture et de montage le permettent | Performances du revêtement, zones endommagées et exposition attendue à la corrosion |
Le SS316 offre généralement une meilleure résistance à l"exposition aux chlorures que le SS304, mais la qualité à elle seule ne suffit pas à trancher la décision. La conception des vis, la finition de la surface, les dommages causés par l"installation et la rétention d"eau affectent également les performances.

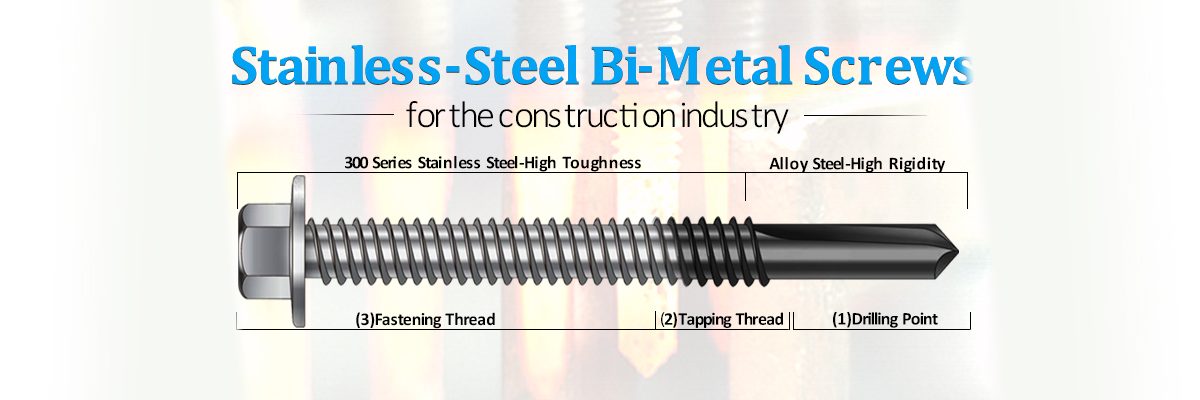

Les vis bimétalliques peuvent être utiles lorsqu"une vis entièrement inoxydable n"offre pas les performances de perçage requises. Généralement, ils combinent un corps en acier inoxydable résistant à la corrosion avec une section de perçage durcie. La construction varie selon les fabricants, donc « bimétallique » ne devrait jamais constituer la spécification complète.
Lorsque vous demandez des fixations pour des panneaux solaires sur des toitures métalliques , fournissez au fournisseur suffisamment d'informations pour qu'il puisse faire un choix judicieux :
Profil de toit, matériau et épaisseur de tôle
Matériau des pannes, qualité et épaisseur
Épaisseur du pied de montage ou du support
Épaisseur totale de perçage et plage de préhension requise
Localisation du projet à l"intérieur des terres, industrielles ou côtières
Matériaux de fixation et de rondelle requis
Charges de conception ou résistance de connexion requise
Exigences d"approbation du toit et du système de montage
Couple d"installation et guidage de la vitesse du conducteur
Documents de performance extractibles et extractibles
Certificats matériaux et traçabilité des produits
Pour les grands projets, des échantillons d’installation ou des tests d’extraction sur site spécifié peuvent aider à confirmer les conditions réelles. Ils doivent soutenir la conception technique et non la remplacer.
Les meilleures fixations de toiture solaire créent une connexion vérifiée entre le système de montage photovoltaïque et la structure de support tout en protégeant le toit contre l'eau, la corrosion et les contraintes thermiques.
Pour les projets dans des climats chauds, choisissez la fixation uniquement après avoir confirmé le type de toit, l'épaisseur des pannes, l'exposition environnementale et les charges de vent calculées. Visitez nos catégories de produits pour découvrir les vis autoperceuses bimétalliques, les boulons de montage PV, les fixations SS304/316 et les vis de toiture en métal pour des solutions de fixation solaire spécifiques au projet.
Uniquement lorsque le système de montage a été conçu et approuvé pour transférer les charges à travers cette tôle. De nombreux systèmes nécessitent un ancrage direct dans une panne ou un autre élément structurel.
Pas toujours. Le SS316 est généralement envisagé pour les environnements côtiers ou sujets aux chlorures, tandis que le SS304 peut convenir à une exposition moins agressive. Les spécifications du projet et l"évaluation de la corrosion doivent déterminer la qualité.
Ils peuvent constituer une option efficace car la section de perçage trempée pénètre dans l’acier tandis que le corps en acier inoxydable offre une résistance à la corrosion. Vérifiez la capacité de perçage indiquée de la vis par rapport à la panne réelle.
L"espacement doit être basé sur les charges de vent du projet, les zones de toit, la géométrie de montage, la résistance du substrat et la conception approuvée du système. L"espacement générique ne doit pas remplacer un calcul structurel.
Non. La EPBD fixe des objectifs de déploiement énergétique des bâtiments et du solaire. L"acceptation des fixations dépend toujours des réglementations nationales, de la conception structurelle, de la documentation du produit et des exigences du toit ou du système de montage.
